海湾LD-1001A5 型立式控制柜接线安装技术

海湾LD-1001A5 型立式控制柜接线安装技术

特点

 海湾LD-1001A5 型立式控制柜可根据杏彩(中国)需要灵活配置各种控制盘，可用来配装火灾报警控制器、消

防手动启动盘、消防广播盘、消防电话盘及电源盘等杏彩网页版。控制柜底部为群式支座，开有进线孔。

控制柜底板上开有对应进线孔，并配有橡胶垫，穿线时将线穿过橡胶垫，以便起到密封、防水、防

鼠的作用。

主要技术指标

 （1）材料内外表面均进行喷塑处理。

 （2）可以安装 19 英寸各种控制盘，安装控制盘的最大空间为 36U，正常情况下可装配 26U。

 （3）外形尺寸：550mm×460mm×1715mm。

（4）机柜底板上设有敲落孔（ø12），用于固定机柜。

外形示意图

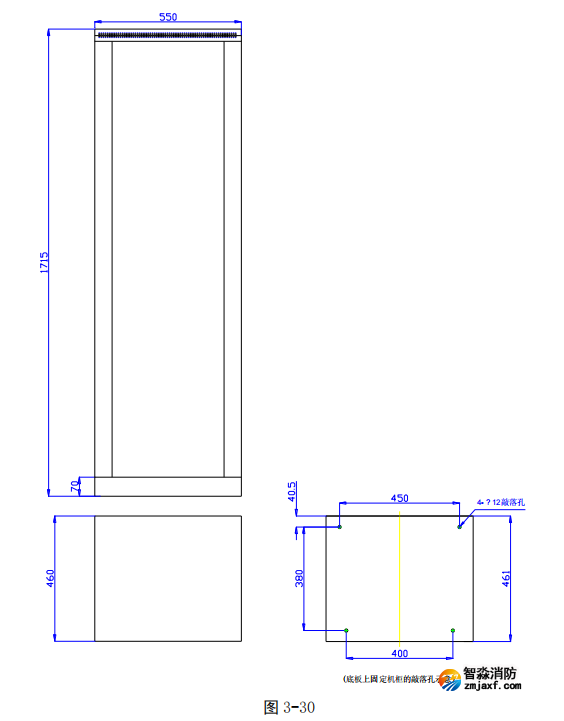

 LD-1001A5 型立式控制柜外形示意图如图 3-30 所示。
