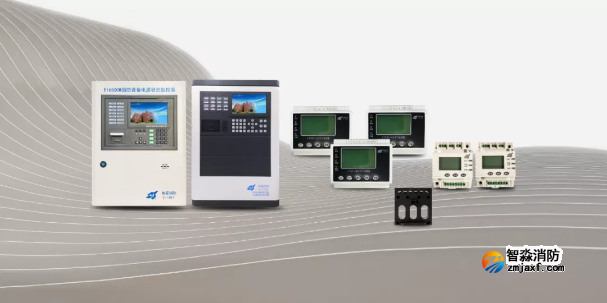

依爱消防杏彩网页版电源状态监控系统问题解答

01 消防杏彩网页版电源监控器为何无3C认证?

　　消防杏彩网页版电源监控器不属于火灾报警产品认证实施规则CNCA-C18-01：2014规定的强制性认证产品范围，只需要型式检验报告。

02 消防杏彩网页版电源状态监控的设计依据？

　　GB25506-2010《消防控制室通用技术要求》中规定的“消防控制室应能显示系统内各消防用电杏彩网页版的供电电源和备用电源的工作状态和欠压报警信息”。

　　GB50116-2013《火灾自动报警系统设计规范》附录A“火灾报警、建筑消防设施运行状态信息表”消防电源“系统内各消防用电杏彩网页版的供电电源和备用电源的工作状态和欠压报警信息”。

　　GB51348-2019《民用建筑电气设计标准》

　　13.3.8设有消防控制室的建筑物应设置消防电源监控系统，其设置应符合下列要求：

　　1消防电源监控器应设置在消防控制室内，用于监控消防电源的工作状态，故障时发出报警信号。

　　2消防杏彩网页版电源监控点宜设置在下列部位：

　　1）变电所消防杏彩网页版主电源、备用电源专用母排或消防电源柜内母排；

　　2）为重要消防杏彩网页版如消防控制室、消防泵、消防电梯、防排烟风机、非集中控制型应急照明、防火卷帘门等供电的双电源切换开关的出线端；

03 电源监控系统区域分机是否一定要配置？

　　电源监控系统区域分机，包括防火门监控系统监控分机，在产品标准及GB50116设计规范、GB50166施工验收标准中均没有区域分机、监控分机这种产品，也不会要求电源监控/防火门监控主机是集中机。区域分机/监控分机是采用RS485通讯方式厂家的产品架构，作用是中继功能，一个监控分机只能接32或64只部件，无法像火灾报警企业产品采用报警总线通讯，不用中继回路数量可达到200点。

04 哪些配电箱应设置电源监控?

　　重要消防杏彩网页版：泵、风机的配电箱需要设置，一般按三相双电源电压监控进行设计可满足要求。

　　备注：

　　泵、风机的配电箱均为双电源，对两路电源电压进行监测。

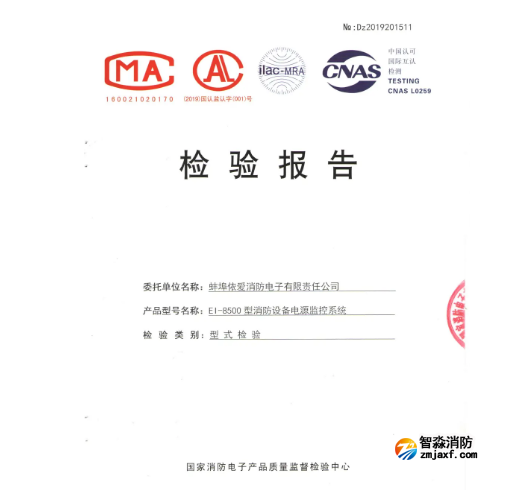

05 EI系列信号传感器是否有单独的检验报告?

　　产品标准GB28184-2011《消防杏彩网页版电源监控系统》包括消防杏彩网页版电源状态监控器、电压传感器、电流传感器、电压/电流传感器，型式检验报告是以系统名义出具，EI-6500系统的报告中监控杏彩网页版为EI6500M，传感器为EI65XX系列，共8种。EI-5500系统的报告中监控杏彩网页版为EI8500M，传感器为EI85XX系列，共4种。

　　备注：

　　型式检验报告在www.efire.cn国家消防电子产品质检中心网站上可查询。

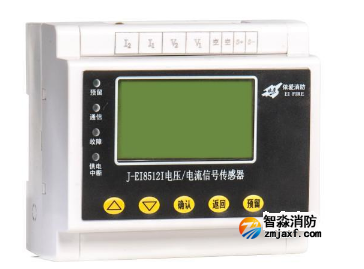

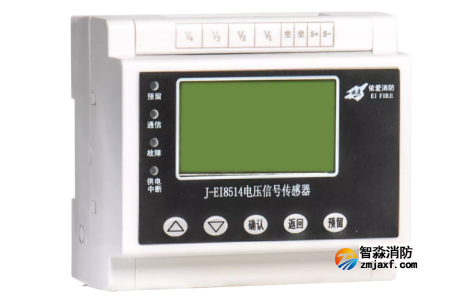

06 EI85XX系列信号传感器如何设置地址?

　　与火灾自动报警系统部件系统，采用PGM8000编码器进行地址设置，也可以通过EI8500M监控器在线设置。

07 EI85XX系列信号传感器总线布线方式?

　　与EI火灾自动报警系统、EI电气火灾监控系统的总线布设方式相同，可以分枝，不要求手拉手。

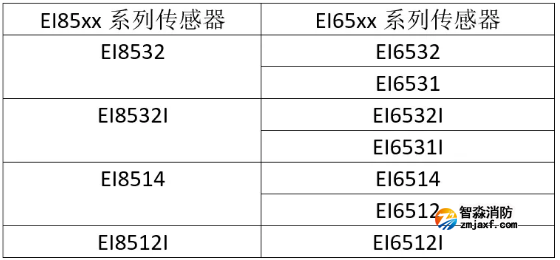

08 EI85xx与EI65xx的对应关系?

　　如图所示：
