依爱J-EI6107多线终端负载接线图

J-EI6107多线终端适用于依爱6000G、6000T、8000M型主机。

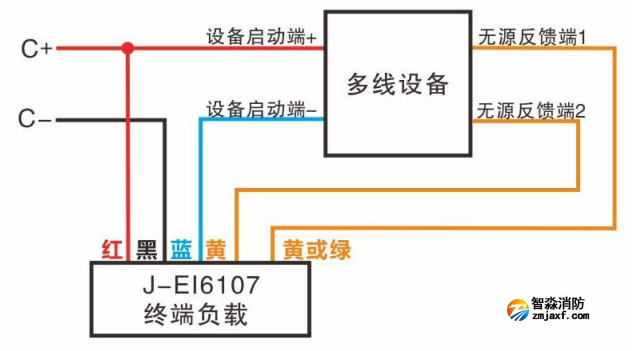

图1是直接启动杏彩网页版时接线示意图：

图1

图2是通过中间继电器启动杏彩网页版时接线示意图：

图2

J-EI6107多线终端自带5根长度为20cm的导线

多线杏彩网页版启动采用直流24V，且启动电流小于100mA时可采用图1接线方式；多线杏彩网页版采用其他启动方式时，请采用图2接线方式，通过中间继电器提供不同的启动信号（中间继电器启动电压应为24V，启动电流应小于100mA）。
