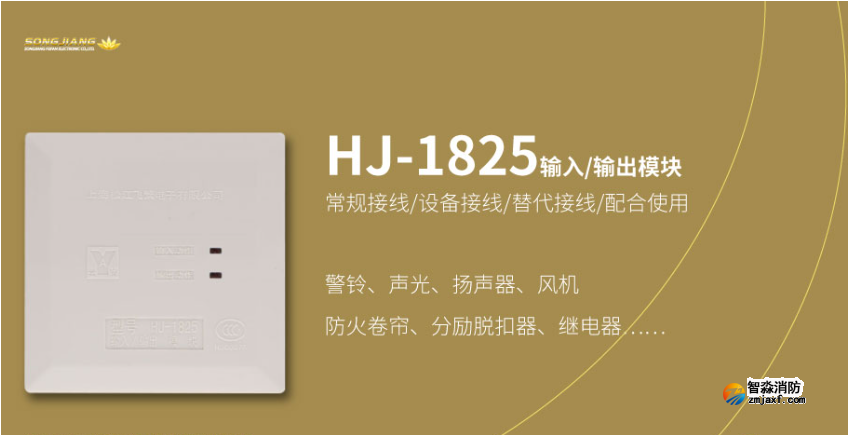

松江消防HJ-1825输入/输出模块（控制模块）接线方式

　1、HJ-1825输入/输出模块只能与松江3208系列主机配套使用。

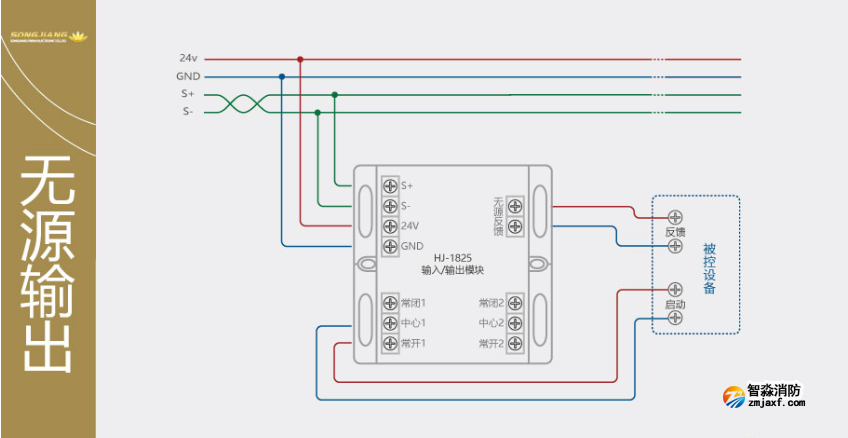

　2、输出继电器提供二常开二常闭转换触点，触点容量AC250V/3A,DC24V/5A，模块接收无源常开反馈信号。

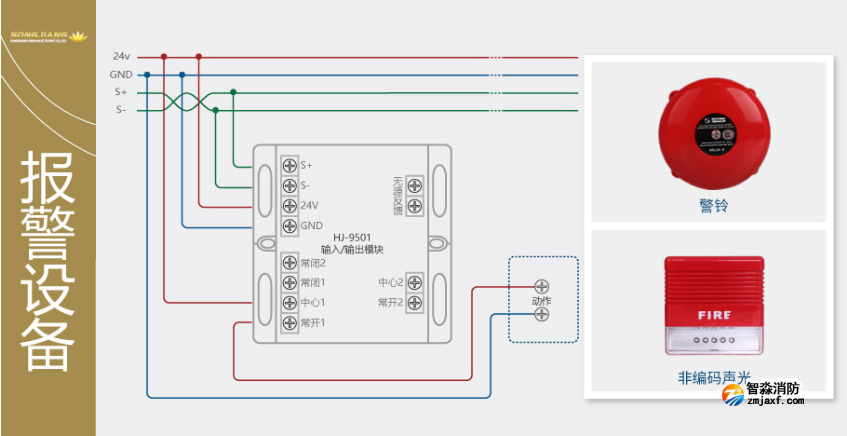

控制模块接声光警报器时，均为非编码的声光警报器。

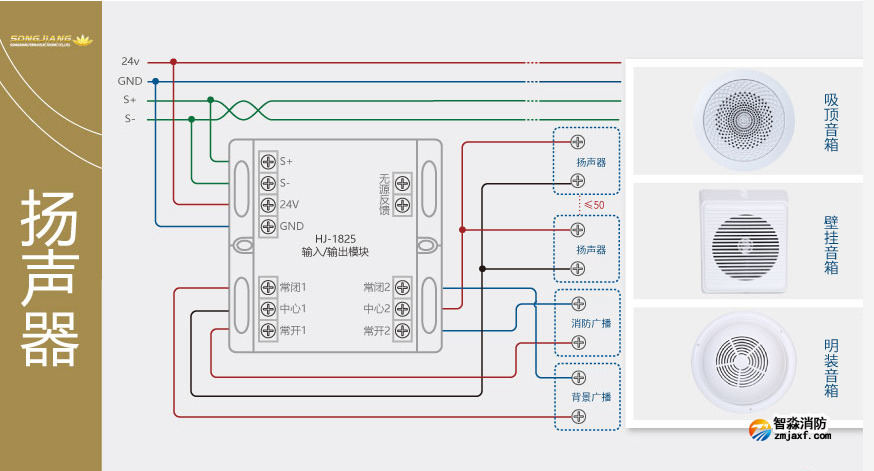

用于消防广播和背景音乐的切换。

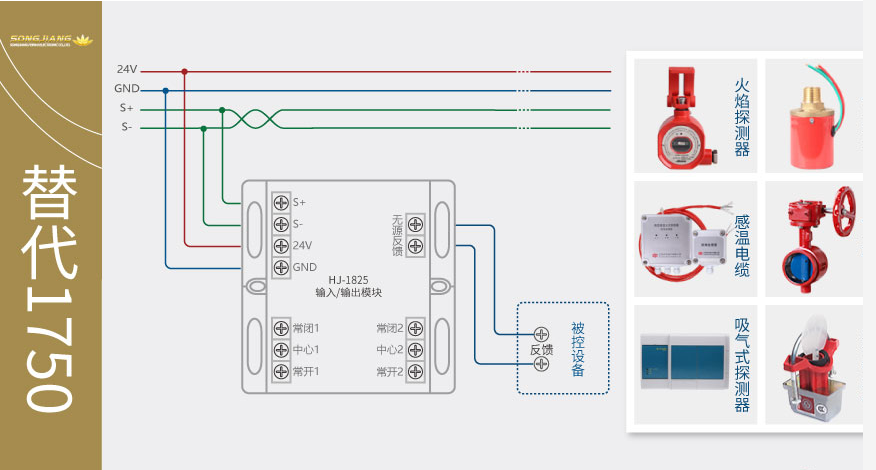

实际杏彩(中国)中不建议用控制模块代替输入模块使用。

   　1、信号二总线宜选用截面积≥1.0mm²的RVS双绞线，穿金属管或阻燃管敷设。

　　2、24V电源线采用阻燃BV线，截面积≥1.5mm²。

　　3、无源反馈采用阻燃BV线，截面积≥1.0mm²。

　　4、控制线采用阻燃BV线，截面积≥1.0mm²。
