松江HJ-9501输入/输出模块（控制模块）接线方式

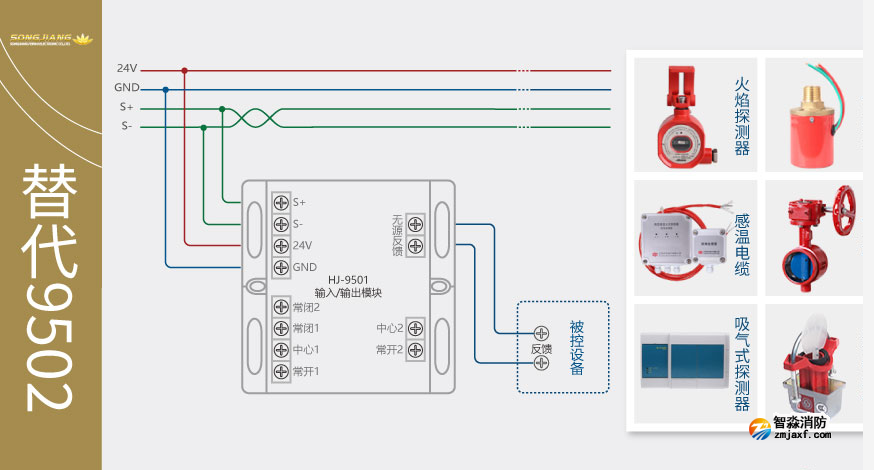

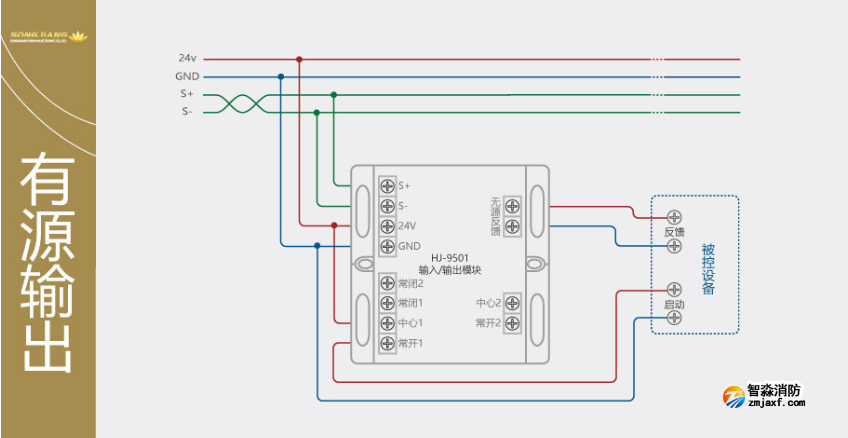

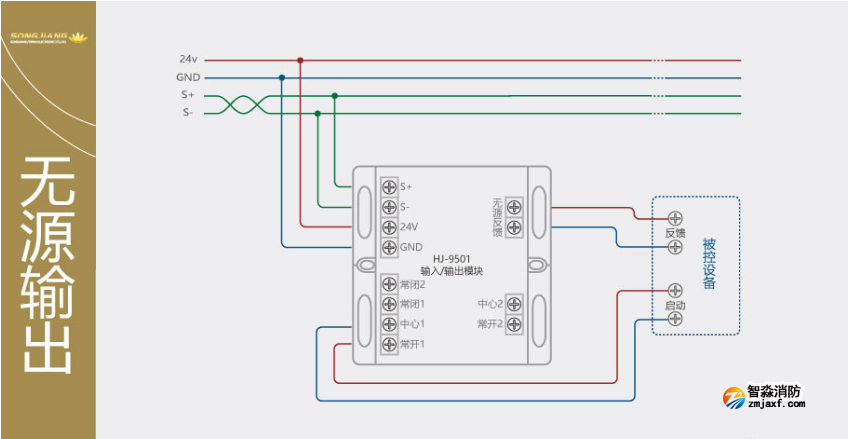

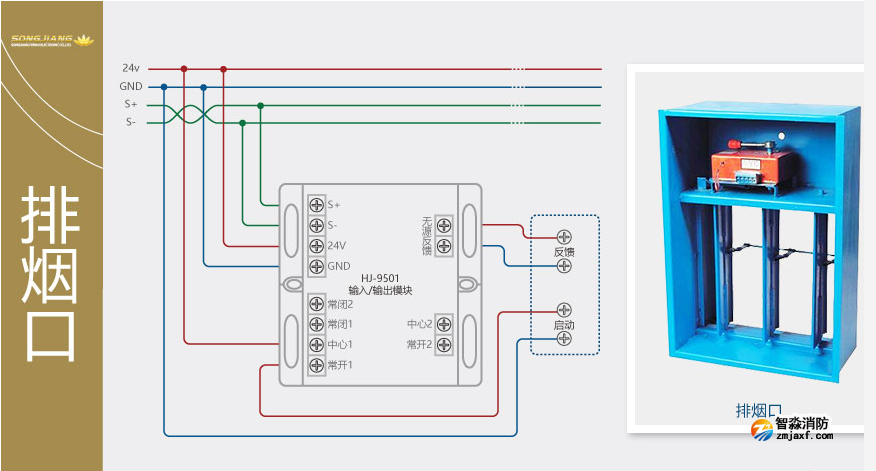

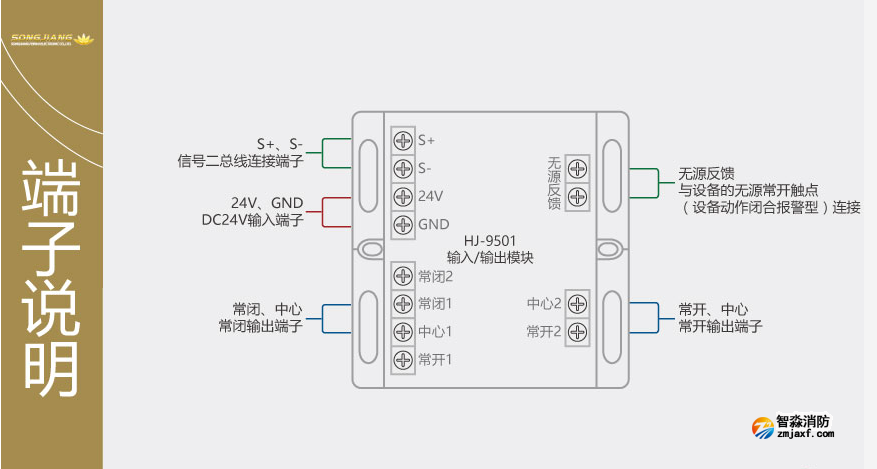

此模块用于现场各种一次动作并有动作信号输出的被动型杏彩网页版如：排烟阀、送风阀、防火阀等接入到控制总线上。本模块采用电子编码器进行编码，模块内有2对常开、常闭触点。模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。另外模块还设有开关信号输入端，用来和现场杏彩网页版的开关触点连接，以便对现场杏彩网页版是否动作进行确认。本模块具有输入、输出检线功能。应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制杏彩网页版。

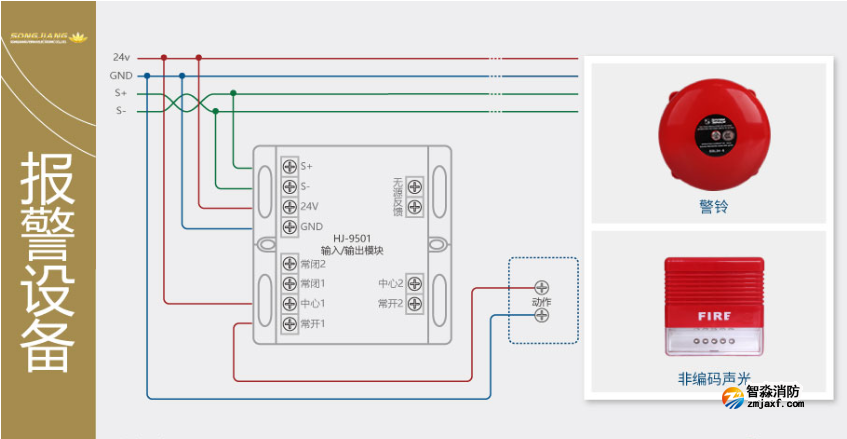

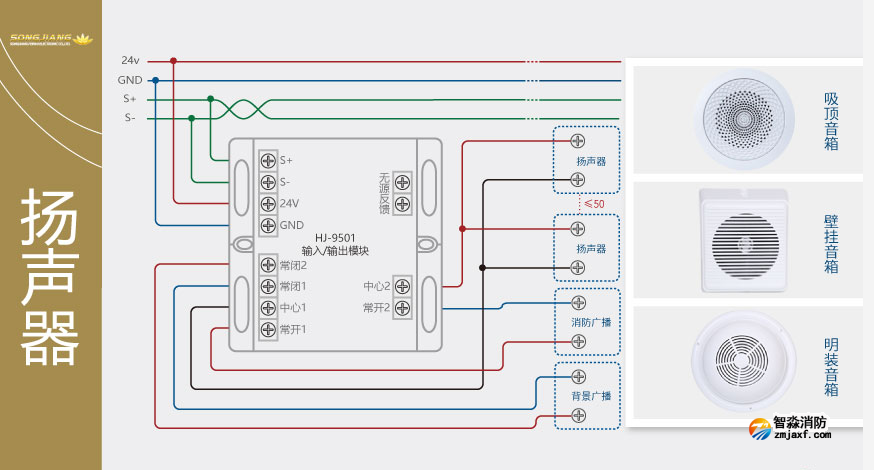

　HJ-9501输入/输出模块所接声光警报器为非编码型。

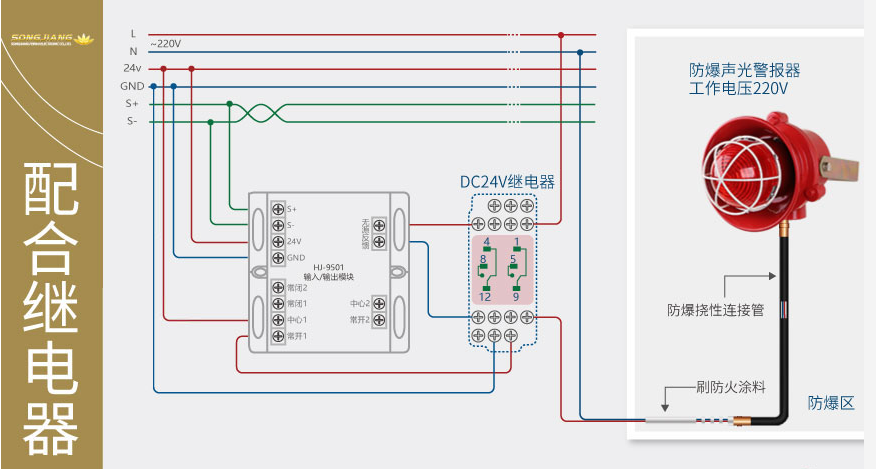

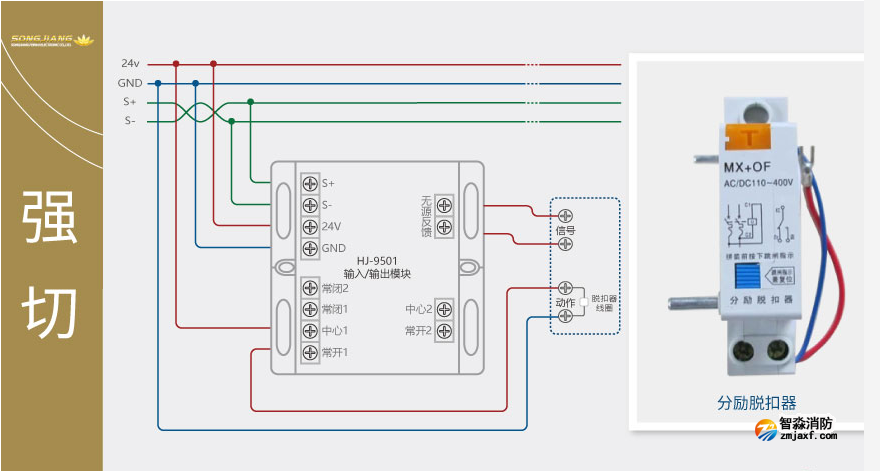

　注意：部分防火卷帘控制器、电梯控制箱等杏彩网页版因其采用比较器或逻辑电平类输入、启动电流微小，容易受到线路或空间干扰自身产生误动作，应参照被控杏彩网页版的说明书在模块和被控杏彩网页版间加中间继电器解决，HJ-9501反馈不用接电阻。（强切应急类及一些控制箱等需强弱电转换需加中间继电器控制强电部分。）
