防排烟系统设置方案有哪些（1）

机房项目气体灭火系统防排烟设置常用方案

一、编制方案的目的

1.加强消防系统设施的使用维修管理。

2.更合理设置排风系统，最大限度地排放气体灭火后产生的七氟丙烷等气体。

3.从设计出发，既保障消防安全，又同时提高气体灭火系统的经济性。

二、参考规范

1、具体参考规范

《建筑设计防火规范》GB50016-2014（2018版）

《气体灭火系统设计规范》GB50370-2005

2、具体参考规定

《气体灭火系统设计规范》GB50370-2005相关规定如下：

6.0.4规定

灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不少于5次/h。

对于地上防护区，有可开启外窗排出室外即可。

6.0.5规定

储瓶间应有良好的通风条件，地下储瓶间应设机械排风装置，排风口应设在下部，可通过排风管排出室外。排风管不能与通风循环系统相连。

3.1.4规定

两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

组合分配系统能减少杏彩网页版用量及杏彩网页版占地面积，节省杏彩(中国)投资费用。但是，一个组合分配系统包含的防护区不能太多、太分散。

3.1.5规定

组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。

即对被组合的防护区只按一次火灾考虑；不存在防护区之间火灾蔓延的条件。

3.2.9规定

喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。

3.图集介绍

三、机房气体灭火区域设计

1.机房气体灭火概述

随着计算机科学技术的发展和普及，金融、制造业、政府、能源、交通、教育、互联网和运营商等各个行业都在规划、建设和改造各自的数据中心，数据中心已经成为企业IT系统的心脏。同时大型企业的数据中心也在不断地整合和集中化管理，单个主机房的面积和容积也越来越大。由于数据中心机房的杏彩网页版和数据直接关系到企业和政府的核心数据，因此，机房的消防灭火系统尤为重要。

火灾之后的通风系统是气体灭火系统设计时必不可少的子系统之一，但是由于此系统属于空调专业的范围，所以在设计时经常由于设计单位缺少这方面的设计经验，忽略了这方面的设计。本方案详细介绍了灭火后的防排烟设计的四种典型工况。

灾后通风系统在设计时主要注意两方面：

①设计时严格执行“通风换气次数应不小于每小时5次”的规定，同时考虑一定的安全系数，因此建议选取风机时按换气次数每小时6次进行计算为好;

②风口的设置，如在混合气体灭火系统中，由于其密度比空气大，为了达到更好的通风效果，应该把风管把风口甚至地面出排气，封口处还需安装防火阀。

2、气体灭火区域的典型控制逻辑

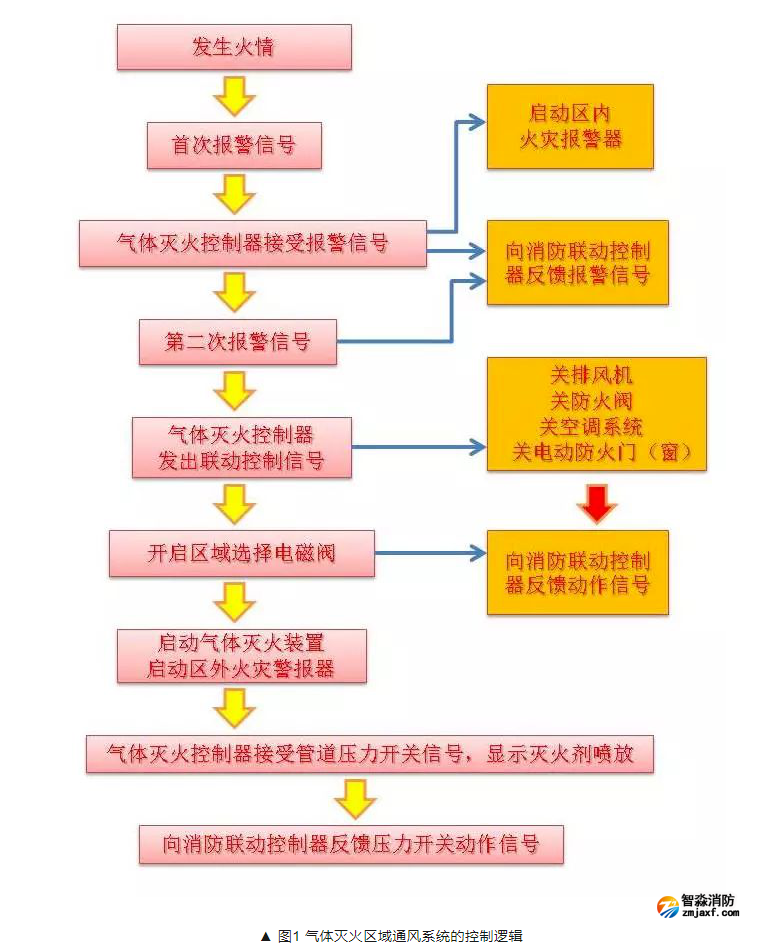

一旦达到火灾，机房的气体灭火系统启动，受气体灭火系统保护的区域通风系统的控制逻辑如图1。
