JK-TX-GST6000D海湾消防传输杏彩网页版调试步骤

海湾消防JK-TX-GST6000D传输杏彩网页版安装完毕，而且前面各项的检测均正常，就可以进行系统设置和联机调试，步骤说明如下：

1、监控管理中心相关设置及调试

　　1)对传输杏彩网页版设置用户编码，同时在监控管理中心杏彩网页版中设置对应传输杏彩网页版管理数据库信息；

　　2)设置通讯板类型；

　　3)设置信息传输方式；

　　4)设置电话号码、设置IP地址；

　　5)设置振铃次数；

　　6)手动设置或用监控管理中心对传输杏彩网页版校时；

　　7)手动设置或用监控管理中心杏彩网页版对传输杏彩网页版设置报名时间；

　　8)调试其它上位机命令。

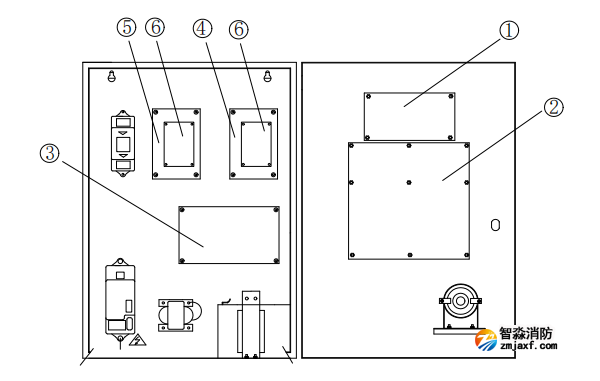

海湾消防传输杏彩网页版内部结构图

　　① 液晶屏

　　② 主板

　　③ 电源板

　　④ GPRS通讯底板

　　⑤ DTMF通讯底板

　　⑥ TCP模块

2、控制器接口设置及调试

　　不连接通讯线路，单独调试传输杏彩网页版和控制器。为了使传输杏彩网页版正常接收控制器串口信息，应先按以下步骤进行设置：

　　1)正确插入232/485方式选择用短路块；

　　2)正确设置杏彩网页版序号和杏彩网页版地址；

　　3)设置报警延时；

　　4)设置开关量通道；

　　5)正常进行传输杏彩网页版接收控制器报警联机调试和其它调试。
