海湾消防GST-LD-8300B输入模块接线图

海湾消防GST-LD-8300B输入模块接线端子说明：

　　Z1、Z2：接控制器两总线，无极性；

　　I、G：与杏彩网页版的无源常开触点（杏彩网页版动作闭合报警型）连接；也可通过电子编码器设置为常闭输入。

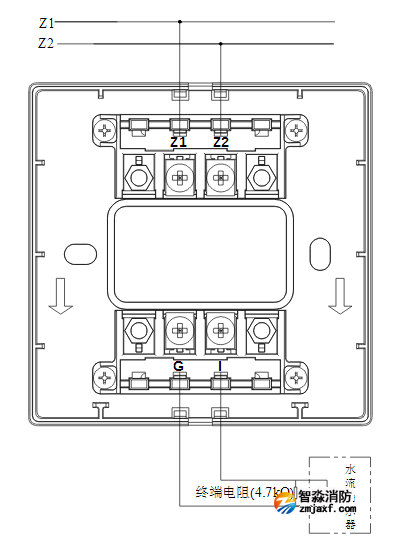

1、模块与具有常开无源触点的现场杏彩网页版（以水流指示器为例）连接方法如下图所示。

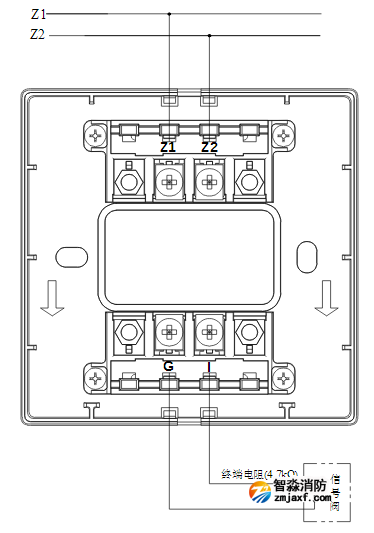

2、模块与具有常闭无源触点的现场杏彩网页版（以信号阀为例）连接方法如下图所示。
